万准电子皮带秤工作原理 |

电子皮带秤的工作原理
1 前言
   皮带秤在散状物料的运输中,要求在不中断料流的情况下测量出物料的重量。主要用于企业内部结算、掌握原料的消耗、和库存量等,控制生产工艺过程提高产品质量等。
  由于皮带秤在称量过程中是动态的、连续的,影响皮带秤计量误差有很多原因,这些误差将影响着电子皮带秤的计量精度。本文简单分析电子皮带秤的工作原理。

2 电子皮带秤的结构及工作原理

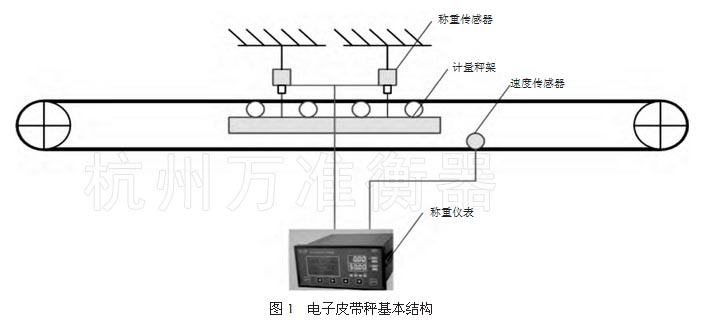

   电子皮带秤的基本结构如图1所示,一般由五大部件构成,即皮带机架、计量秤架、称重传感器、速度传感器、称重仪表。其中称重传感器在皮带秤的整体结构中,悬挂比例,不论是对误差的分析,还是对称重原理的讨论,都起着至关重要的作用。而对秤架的分析与改良以及对测速传感器的误差控制,也是近年来研究的重点。

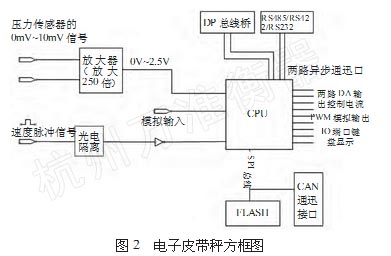

  物料在输送状态下,皮带秤的称重是利用称重传感器和测速传感器把皮带上通过的物料重量与皮带速度转换成电信号。信号送给称重仪表进行计算、调节、控制等,仪表计算出物料的瞬重和累计量,并显示出来。这就是皮带秤自动、连续累计称重的过程。方框图如图2所示。

3.万准Wk300皮带秤的测量功能从原理上分析为四个部分:
(1)测量皮带的线载荷q(kg/m);
(2)测量物料的速度v(m/s);
(3)将这两个测量值相乘,确定瞬时输送流量
     q×v=Q(kg/s);
(4)把输送流量对时间积分,确定输送量。

  速度传感器、称重传感器分别将测量的V(t)、q(t)转换成电信号并输送到称重仪表中进行计算,计算出显示瞬时和累积流量。
