球面受力装置。高度低、稳定性好，安装方便，互换性好；高精度，高可靠性。用于轮轴识别器的精度不高，但尺寸小，高度低。
量程范围（Scaling Range[t]）：1, 2, 3 ,5
准确度等级（Accuracy Degree）：0.5
材质（Material）： 合金结构钢
技术指标 (Technical Specification)：轮轴识别器专用传感器是精度等级低的参数
|
技术参数 Technical parameter
|
单位 Unit
|
技术指标 Specification
|
|
输出灵敏系数Sensitivity
|
mV/V
|
2.0±0.02
|
|
非线性Nonlinearity
|
% F.S
|
0.2
|
|
重复性Repeatability
|
% F.S
|
0.1
|
|
滞后Hysteresis
|
% F.S
|
0.2
|
|
蠕变Creep(30min)
|
% F.S
|
0.1
|
|
零点输出Zero balance
|
% F.S
|
±1
|
|
零点温漂Temp. Effect on zero signal
|
% F.S /10℃
|
0.1
|
|
灵敏系数温漂Temp. Effect on sensitivity
|
% F.S /10℃
|
0.1
|
|
温度补偿范围Temp. Compensation range
|
℃
|
-10 ~ +55
|
|
安全温度范围Safe temp. range
|
℃
|
-20 ~ +70
|
|
输出阻抗Output resistance
|
Ω
|
350±5
|
|
输入阻抗Input resistance
|
Ω
|
370±30
|
|
绝缘电阻Insulation resistance
|
MΩ
|
>5000
|
|
推荐激励电压Nominal excitation voltage
|
V DC/AC
|
10
|
|
最大激励电压Max. Excitation voltage
|
V DC/AC
|
20
|
|
安全过载Safe load limit
|
% F.S
|
150
|
|
极限过载Breaking load
|
% F.S
|
300
|
|
电缆长度Cable length
|
m（四芯屏蔽电缆）
|
4(或根据用户要求)
|
电缆接线标识（Cable Color）:
红——输入（+）；黑/兰——输入（-）；绿——输出（+）；白——输出（-）。
Red—Input(+)；Black/Blue—Input(-)；Green—Output(+)；White—Output(-)
其他说明（Note）：
可按用户要求量程和外形尺寸供货。
We can supply according to scaling range and shape dimension required by users.

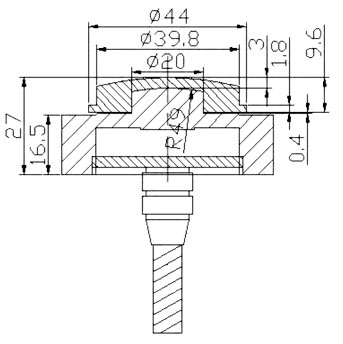

外形安装尺寸（Mounting Dimension）：
