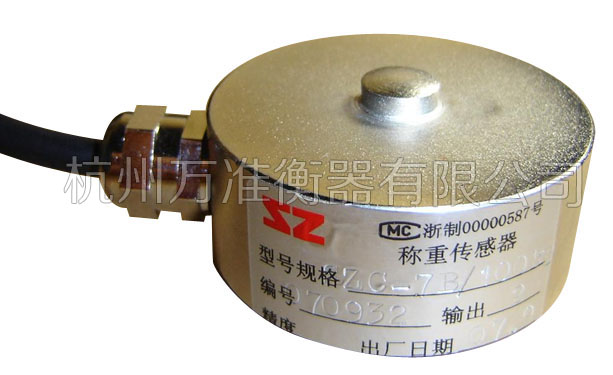

球面受力装置。高度低、稳定性好，安装方便，互换性好；高精度，高可靠性。可用于汽车衡、地上衡、轨道衡、料斗秤等电子衡器。另用于轮轴识别器的精度不高，但尺寸小，高度低。可替代意大利GEFRAN/杰佛伦 AM-KN1D传感器。
Spherical face-steel ball structure for transferring force .Low height, easy installation. High precision , super reliability and good exchanging capacity. Can be used in truck scale ,railway scale, ground scale ,hopper scale and so on.
量程范围（Scaling Range[t]）：0.1, 0.2,0.5, 1, 2, 3，5,10,20
准确度等级（Accuracy Degree）：0.05/0.5（轮轴识别器专用传感器）
材质（Material）： 合金结构钢
技术指标 (Technical Specification)：轮轴识别器专用传感器是精度等级低的参数
|
技术参数 Technical parameter
|
单位 Unit
|
技术指标 Specification
|
|
输出灵敏系数Sensitivity
|
mV/V
|
2.00±0.002
|
|
非线性Nonlinearity
|
% F.S
|
0.05/0.2
|
|
重复性Repeatability
|
% F.S
|
0.03/0.1
|
|
滞后Hysteresis
|
% F.S
|
0.05/0.2
|
|
蠕变Creep(30min)
|
% F.S
|
0.05/0.1
|
|
零点输出Zero balance
|
% F.S
|
±1
|
|
零点温漂Temp. Effect on zero signal
|
% F.S /10℃
|
0.03/0.1
|
|
灵敏系数温漂Temp. Effect on sensitivity
|
% F.S /10℃
|
0.03/0.1
|
|
温度补偿范围Temp. Compensation range
|
℃
|
-10 ~ +55
|
|
安全温度范围Safe temp. range
|
℃
|
-20 ~ +70
|
|
输出阻抗Output resistance
|
Ω
|
700±5/350±5
|
|
输入阻抗Input resistance
|
Ω
|
750±30/370±30
|
|
绝缘电阻Insulation resistance
|
MΩ
|
>5000
|
|
推荐激励电压Nominal excitation voltage
|
V DC/AC
|
10
|
|
最大激励电压Max. Excitation voltage
|
V DC/AC
|
20
|
|
安全过载Safe load limit
|
% F.S
|
150
|
|
极限过载Breaking load
|
% F.S
|
300
|
|
电缆长度Cable length
|
m（四芯屏蔽电缆）
|
6(或根据用户要求)
|
电缆接线标识（Cable Color）:
红——输入（+）；黑/兰——输入（-）；绿——输出（+）；白——输出（-）。
Red—Input(+)；Black/Blue—Input(-)；Green—Output(+)；White—Output(-)
其他说明（Note）：
可按用户要求量程和外形尺寸供货。
We can supply according to scaling range and shape dimension required by users.

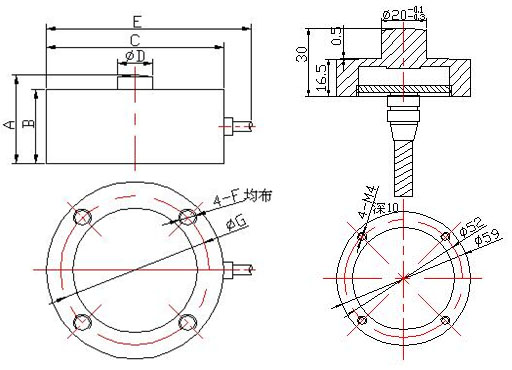

外形安装尺寸（Mounting Dimension）：
尺寸（mm）
量程(t)
|
A
|
B
|
ФC
|
ФD
|
E
|
F
|
G
|
|
0.1
|
25
|
21
|
50
|
10
|
68
|
M5*0.8深7
|
42
|
|
0.2~2
|
25
|
21
|
62
|
10
|
80
|
M5*0.8深7
|
42
|
|
5
|
40
|
35
|
98
|
20
|
115
|
M6*1深8
|
72
|
|
10
|
45
|
40
|
98
|
20
|
115
|
M6*1深8
|
72
|
|
20
|
50
|
45
|
118
|
20
|
135
|
M8*1.25深10
|
90
|
专用于轮轴识别器的SZC-7B-2t（底部出线）
