WZ-7A型 扭环式称重传感器 阅读数:1998
关键词: 称重传感器  扭环式

  结构设计独特,外形高度低,抗侧抗偏载及抗冲击能力强;具有安装方便,精度高,长期性能稳定等优点。适用于电子汽车秤,料斗秤和钢包秤等电子衡器。
 Structure designed particularly has low highness of shape and good ability for resisting lateral, deflecting and impacting load. It has advantages as easy Installation; high accuracy and stability for long time and is suitable for electronical scales like truck scales, hopper scales and ladle scales etc.
 量程范围(Scaling Range[t]):1, 2.2,4.7, 10, 15, 22,33,47,68,100,150,220,330,470
 准确度等级(Accuracy Degree):0.02~0.03 (C3级)
 材质(Material): 合金结构钢
 技术指标 (Technical Specification):
技术参数 Technical parameter 单位 Unit 技术指标 Specification
输出灵敏系数Sensitivity mV/V 2.85±0.005
非线性Nonlinearity % F.S 0.03
重复性Repeatability % F.S 0.01
滞后Hysteresis % F.S 0.03
蠕变Creep(30min) % F.S 0.03
零点输出Zero balance % F.S ±1
零点温漂Temp. Effect on zero signal % F.S /10℃ 0.03
灵敏系数温漂Temp. Effect on sensitivity % F.S /10℃ 0.03
温度补偿范围Temp. Compensation range -10 ~ +55
安全温度范围Safe temp. range -20 ~ +70
输出阻抗Output resistance Ω 4000±5
输入阻抗Input resistance Ω 4050±30
绝缘电阻Insulation resistance >5000
推荐激励电压Nominal excitation voltage V DC/AC 10
最大激励电压Max. Excitation voltage V DC/AC 20
安全过载Safe load limit % F.S 150
极限过载Breaking load % F.S 300
电缆长度Cable length m(四芯屏蔽电缆) 12(或根据用户要求)
电缆接线标识(Cable Color):
 红——输入(+);黑/兰——输入(-);绿——输出(+);白——输出(-)。
 Red—Input(+);Black/Blue—Input(-);Green—Output(+);White—Output(-)
选配附件(Option):
 上承压头;底座。
 Upper bearing head; Pedestal.
其他说明(Note):
 可按用户要求量程和外形尺寸供货。
 We can supply according to scaling range and shape dimension required by users.

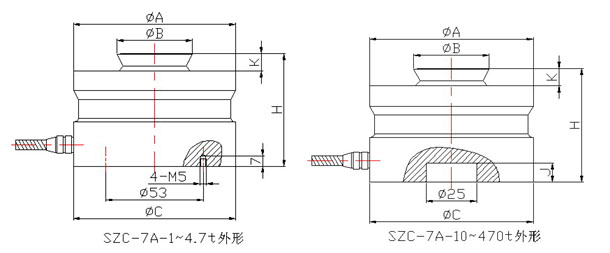

外形安装尺寸(Mounting Dimension):
尺寸(mm)
量程(t)
A B C H K J
1~4.7 49 20 60 43 7.5 /
10~22 75 30 75 50 6.5 7
33 95 40 95 65 10 7
47 130 60 130 75 14 7
68 130 60 130 85 14 7
100 150 70 150 90 16 7
220 225 100 225 130 24 10
330 225 100 225 145 24 10
470 270 120 270 170 28 10
