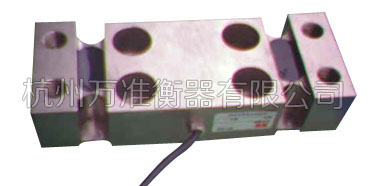

特殊设计的平面承载式传感器，专用于天车过载报警。将其紧固在天车卷扬筒轴承座下，可对天车超载情况进行在线监控，以确保设备安全；由于天车额定起重能力不同，各天车生产厂家的设计又有区别，所以本产品目录中图示外形和列表尺寸仅为一例，用户定货时可附轴承座相关尺寸和技术要求。
Planar bearing load cell designed particularly is used to alarm for travelling crane overload. Fixing it to bearing seat of the reel, it can on-line control overload of crane and ensure equipment safety. On account of different rated ability and different design, the appearance and dimension in the catalogue is only a example，user can append correlative dimension and technical parameter of bearing seat in order.
量程范围（Scaling Range [t]）：2.5, 3.5, 4, 5, 8, 10,15,20,30
准确度等级（Accuracy Degree）：0.5
材质（Material）： 合金结构钢
技术指标 (Technical Specification)：
|
技术参数 Technical parameter
|
单位 Unit
|
技术指标 Specification
|
|
输出灵敏系数Sensitivity
|
mV/V
|
1.5
|
|
非线性Nonlinearity
|
% F.S
|
0.5
|
|
重复性Repeatability
|
% F.S
|
0.1
|
|
滞后Hysteresis
|
% F.S
|
0.5
|
|
零点输出Zero balance
|
% F.S
|
±1
|
|
零点温漂Temp. Effect on zero signal
|
% F.S /10℃
|
0.5
|
|
灵敏系数温漂Temp. Effect on sensitivity
|
% F.S /10℃
|
0.5
|
|
温度补偿范围Temp. Compensation range
|
℃
|
-10 ~ +55
|
|
安全温度范围Safe temp. range
|
℃
|
-20 ~ +70
|
|
输出阻抗Output resistance
|
Ω
|
350±3
|
|
输入阻抗Input resistance
|
Ω
|
400±30
|
|
绝缘电阻Insulation resistance
|
MΩ
|
>2000
|
|
推荐激励电压Nominal excitation voltage
|
V DC/AC
|
10
|
|
最大激励电压Max. Excitation voltage
|
V DC/AC
|
16
|
|
安全过载Safe load limit
|
% F.S
|
150
|
|
极限过载Breaking load
|
% F.S
|
300
|
|
电缆长度Cable length
|
m（四芯屏蔽电缆）
|
0.6(或根据用户要求)
|

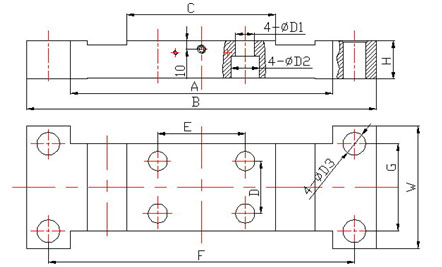

外形安装尺寸（Mounting Dimension）：
尺寸（mm）
量程（t）
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
W
|
D1
|
D2
|
D3
|
|
2.5~3.5
|
250
|
350
|
140
|
40
|
80
|
300
|
60
|
38
|
95
|
18
|
26
|
22
|
|
5
|
300
|
400
|
170
|
60
|
100
|
350
|
80
|
40
|
120
|
18
|
26
|
22
|
|
10、15
|
300
|
400
|
170
|
60
|
100
|
350
|
100
|
43
|
140
|
22
|
32
|
26
|
电缆接线标识（Cable Color）:
红——输入（+）；黑——输入（-）；绿——输出（+）；白——输出（-）。
Red—Input(+)；Black—Input(-)；Green—Output(+)；White—Output(-)
其他说明（Note）：
可按用户要求量程和外形尺寸供货。
We can supply according to scaling range and shape dimension required by users.
中间轴座安装孔（图中D1和D2）有四孔和六孔，根据不同轴座配合。
