　　弹性体采用S型机构，多层灌胶，密封可靠；上下内螺纹连接，结构简单；价格便宜；高精度、高稳定性，适用于电子水泥包装秤、水泥配料秤、吊钩秤、料斗秤等电子衡器及测力场合。
　The S-shaped structure is used for elastomer . It has reliable multi-layers pouring pastern sealing . The upper and nether is connected by inner screw and it has simple structure and cheap price;high wighing accuracy and high stability . It is suitable for electronic sacles like cenment packing scales and cenment mixing scales and hopper sacles etc.
　量程范围（Scaling Range [t]）： 0.1，0.25，0.35，0.5，1，3
　准确度等级（Accuracy Degree）：0.02
　材质（Material）： 合金结构钢
　技术指标(Technical Specification)：

技术参数 Technical parameter	单位 Unit	技术指标 Specification
输出灵敏系数Sensitivity	mV/V	2±0.006
非线性Nonlinearly	% F.S	0.02
重复性Repeatability	% F.S	0.01
滞后Hysteresis	% F.S	0.02
蠕变Creep(30min)	% F.S	0.02
零点输出Zero balance	% F.S	±1
零点温漂Temp. Effect on zero signal	% F.S /10℃	0.02
灵敏系数温漂Temp. Effect on sensitivity	% F.S /10℃	0.02
温度补偿范围Temp. Compensation range	℃	-10 ~ +55
安全温度范围Safe temp. range	℃	-20 ~ +70
输出阻抗Output resistance	Ω	350±3
输入阻抗Input resistance	Ω	385±10
绝缘电阻Insulation resistance	MΩ	>5000
推荐激励电压Nominal excitation voltage	V DC/AC	10
最大激励电压Max. Excitation voltage	V DC/AC	16
安全过载Safe load limit	% F.S	150
极限过载Breaking load	% F.S	300
电缆长度Cable length	m（四芯屏蔽电缆）	4（也可按用户要求加工）

电缆接线标识（Cable Color）:
　红——输入（+）；黑/兰——输入（-）；绿——输出（+）；白——输出（-）。
　Red—Input(+)；Black/Blue—Input(-)；Green—Output(+)；White—Output(-)
其他说明（Note）：
　可按用户要求量程和外形尺寸供货。
　We can supply according to scaling range and shape dimension required by users.

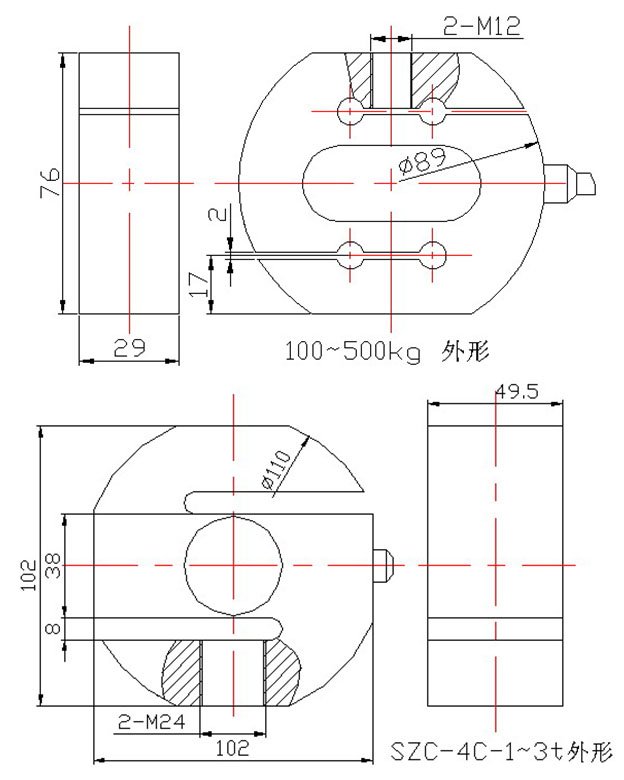

外形安装尺寸（Mounting Dimension）：
