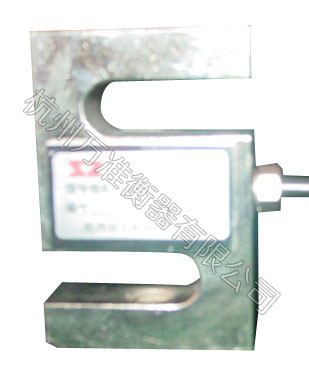

弹性体采用S型机构，多层灌胶，密封可靠；上下内螺纹连接，结构简单；价格便宜；高精度、高稳定性，适用于电子水泥包装秤、水泥配料秤、吊钩秤、料斗秤等电子衡器及测力场合。
水泥包装机专用称重传感器，广泛应用于水泥厂包装机，配料秤（山东包装机，唐山任氏、智能、祥云、忠义，湖北包装机，等各厂家各型号的包装机）。
The S-shaped structure is used for elastomer . It has reliable multi-layers pouring pastern sealing . The upper and nether is connected by inner screw and it has simple structure and cheap price;high wighing accuracy and high stability . It is suitable for electronic sacles like cenment packing scales and cenment mixing scales and hopper sacles etc.
量程范围（Scaling Range）：100Kg,200 Kg，1t，2t，5t
准确度等级（Accuracy Degree）：0.0 2、0.03
材质（Material）： 合金结构钢
技术指标(Technical Specification)：
|
技术参数Technical parameter
|
单位Unit
|
技术指标Specification
|
|
输出灵敏系数Sensitivity
|
mV/V
|
1.6±0.006/3±0.006
1.8±0.006
|
|
非线性Nonlinearly
|
% F.S
|
0.02、0.03
|
|
重复性Repeatability
|
% F.S
|
0.01
|
|
滞后Hysteresis
|
% F.S
|
0.02、0.03
|
|
蠕变Creep(30min)
|
% F.S
|
0.02
|
|
零点输出Zero balance
|
% F.S
|
±1
|
|
零点温漂Temp. Effect on zero signal
|
% F.S /10℃
|
0.02
|
|
灵敏系数温漂Temp. Effect on sensitivity
|
% F.S /10℃
|
0.02
|
|
温度补偿范围Temp. Compensation range
|
℃
|
-10 ~ +55
|
|
安全温度范围Safe temp. range
|
℃
|
-20 ~ +70
|
|
输出阻抗Output resistance
|
Ω
|
350±3
|
|
输入阻抗Input resistance
|
Ω
|
385±10
|
|
绝缘电阻Insulation resistance
|
MΩ
|
>5000
|
|
推荐激励电压Nominal excitation voltage
|
V DC/AC
|
10
|
|
最大激励电压Max. Excitation voltage
|
V DC/AC
|
16
|
|
安全过载Safe load limit
|
% F.S
|
150
|
|
极限过载Breaking load
|
% F.S
|
300
|
|
电缆长度Cable length
|
m（四芯屏蔽电缆）
|
6（也可按用户要求加工）
|
电缆接线标识（Cable Color）:
红——输入（+）；黑/兰——输入（-）；绿——输出（+）；白——输出（-）。
Red—Input(+)；Black/Blue—Input(-)；Green—Output(+)；White—Output(-)
其他说明（Note）：
可按用户要求量程和外形尺寸供货。
We can supply according to scaling range and shape dimension required by users.
外形安装尺寸（Mounting Dimension）：
尺寸（mm）
量程
|
A
|
B
|
C
|
M
|
|
100 ~200Kg
|
70
|
50
|
22
|
M16*1.5
|
|
1 t
|
100
|
75
|
24
|
M16
|
|
2t
|
100
|
75
|
35
|
M24*1.5
|
|
5 t
|
100
|
75
|
32/36*
|
M18*1.5/M24
|
|
10t
|
177.8
|
125
|
49.3
|
M30*2
|
*C尺寸为36时，M螺纹M24
