关键词： 称重传感器  传感器

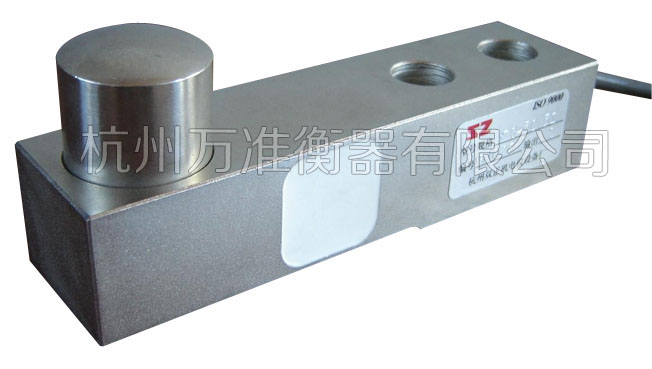

　　剪切悬臂樑结构，小型化，低高度设计，采用球面弧顶承载，多层充胶密封，表面耐蚀镀层处理，整体性能可靠，安装简单。适用小型平面秤，电子秤，料斗秤及各类电子衡器。承压部分也可做通孔螺纹结构。
　The shear cantilever beam structure is adopted for elastomer. It has small size and low height design, multi-layers pouring pastern sealing and surface corrosion-resistant plating. Top arc of sphere is used to bear load. Whole performance is reliable and installation is easy. It is suitable for electronical scales like small size plane scales, electronical scales and hopper scales etc.
　量程范围（Scaling Range）：[kg]250, 500 ； [t]：1, 1.5, 2, 3
　准确度等级（Accuracy Degree）：0.03
　材质（Material）： 合金结构钢
　技术指标 (Technical Specification)：

技术参数 Technical parameter	单位 Unit	技术指标 Specification
输出灵敏系数Sensitivity	mV/V	3±0.01 / 2±0.02
非线性Nonlinearity	% F.S	0.03
重复性Repeatability	% F.S	0.02
滞后Hysteresis	% F.S	0.03
蠕变Creep(30min)	% F.S	0.03
零点输出Zero balance	% F.S	±1
零点温漂Temp. Effect on zero signal	% F.S /10℃	0.03
灵敏系数温漂Temp. Effect on sensitivity	% F.S /10℃	0.03
温度补偿范围Temp. Compensation range	℃	-10 ~ +55
安全温度范围Safe temp. range	℃	-20 ~ +70
输出阻抗Output resistance	Ω	350±5
输入阻抗Input resistance	Ω	400±30
绝缘电阻Insulation resistance	MΩ	>5000
推荐激励电压Nominal excitation voltage	V DC/AC	10
最大激励电压Max. Excitation voltage	V DC/AC	16
安全过载Safe load limit	% F.S	120
极限过载Breaking load	% F.S	200
电缆长度Cable length	m（四芯屏蔽电缆）	6(或根据用户要求)

配套附件 (Accessory)：球面承载压头Sphere bearing load head

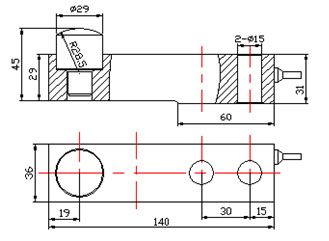

外形安装尺寸（Mounting Dimension）：
电缆接线标识（Cable Color）:
　红——输入（+）；黑/兰——输入（-）；绿——输出（+）；白——输出（-）。
　Red—Input（+）；Black/Blue——Input（-）；Green—Output(+）；White—Output(-）
其他说明（Note）：
　可按用户要求量程和外形尺寸供货。
　We can supply according to scaling range and shape dimension required by users.
