应变部采用工字截面，采样腹板上的剪切应变。具有良好的抗偏抗侧抗扭性能；精度高；多层灌胶，密封可靠；表面镀层处理，光亮防锈；配用高质量电缆，可在各种恶劣工况下长期稳定工作。为适应用户多种需要，可提供不同的承载结构。特别适用于各种称重液压手动搬运车以及其他电子衡器。承压部分也可做台阶沉孔结构。
量程范围（Scaling Range [t]）：0.5, 1, 2, 3,
准确度等级（Accuracy Degree）：0.02, 0.03(C3级)
材质（Material）： 合金结构钢
技术指标(Technical Specification)
|
技术参数 Technical parameter
|
单位 Unit
|
技术指标 Specification
|
|
输出灵敏系数Sensitivity
|
mV/V
|
2±0.004
|
|
非线性Nonlinearly
|
% F.S
|
0.02, 0.03
|
|
重复性Repeatability
|
% F.S
|
0.01, 0.02
|
|
滞后Hysteresis
|
% F.S
|
0.02, 0.03
|
|
蠕变Creep(30min)
|
% F.S
|
0.02
|
|
零点输出Zero balance
|
% F.S
|
±1
|
|
零点温漂Temp. Effect on zero signal
|
% F.S /10℃
|
0.02
|
|
灵敏系数温漂Temp. Effect on sensitivity
|
% F.S /10℃
|
0.02
|
|
温度补偿范围Temp. Compensation range
|
℃
|
-10 ~ +55
|
|
安全温度范围Safe temp. range
|
℃
|
-20 ~ +70
|
|
输出阻抗Output resistance
|
Ω
|
350±5
|
|
输入阻抗Input resistance
|
Ω
|
385±10
|
|
绝缘电阻Insulation resistance
|
MΩ
|
>5000
|
|
推荐激励电压Nominal excitation voltage
|
V DC/AC
|
10
|
|
最大激励电压Max. Excitation voltage
|
V DC/AC
|
16
|
|
安全过载Safe load limit
|
% F.S
|
150
|
|
极限过载Breaking load
|
% F.S
|
300
|
|
电缆长度Cable length
|
m（四芯屏蔽电缆）
|
1.5
|
电缆接线标识（Cable Color）: 红——输入（+）；黑/兰——输入（-）；绿——输出（+）；白——输出（-）。
Red—Input(+)；Black/Blue—Input(-)；Green—Output(+)；White—Output(-)
其他说明（Note）：可按用户要求量程和外形尺寸供货。
We can supply according to scaling range and shape dimension required by users.

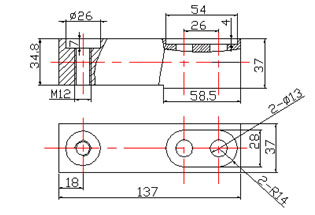

尺寸参数：
