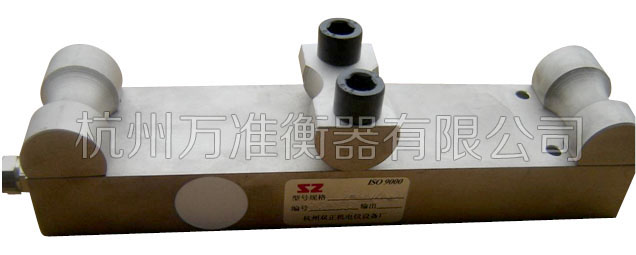

弹性体采用桥式结构，精度高，互换性好，多层灌胶密封可靠性高。穿过钢丝绳安装，不影响起吊高度；称量附件简单，价格便宜。适用于钢丝绳张力检测、以及钢索、索扣、超载报警装置等称重测力场合。
量程范围（Scaling Range [t]）：0.5，1，1.5，2，3，5
准确度等级（Accuracy Degree）：0.05，0.1
材质（Material）： 合金结构钢
技术指标(Technical Specification)：
|
技术参数 Technical parameter
|
单位 Unit
|
技术指标 Specification
|
|
输出灵敏系数Sensitivity
|
Mv/V
|
1.0±0.02
|
|
非线性Nonlinearly
|
% F.S
|
0.05/0.1
|
|
重复性Repeatability
|
% F.S
|
0.02
|
|
滞后Hysteresis
|
% F.S
|
0.05
|
|
蠕变Creep(30min)
|
% F.S
|
0.05/0.1
|
|
零点输出Zero balance
|
% F.S
|
±1
|
|
零点温漂Temp. Effect on zero signal
|
% F.S /10℃
|
0.05/0.1
|
|
灵敏系数温漂Temp. Effect on sensitivity
|
% F.S /10℃
|
0.05/0.1
|
|
温度补偿范围Temp. Compensation range
|
℃
|
-10 ~ +55
|
|
安全温度范围Safe temp. range
|
℃
|
-20 ~ +70
|
|
输出阻抗Output resistance
|
Ω
|
350±3/700±3
|
|
输入阻抗Input resistance
|
Ω
|
370±20/750±20
|
|
绝缘电阻Insulation resistance
|
MΩ
|
>5000
|
|
推荐激励电压Nominal excitation voltage
|
V DC/AC
|
10
|
|
最大激励电压Max. Excitation voltage
|
V DC/AC
|
16
|
|
安全过载Safe load limit
|
% F.S
|
150
|
|
极限过载Breaking load
|
% F.S
|
300
|
|
电缆长度Cable length
|
m（四芯屏蔽电缆）
|
6（也可按用户要求加工）
|
电缆接线标识（Cable Color）: 红——输入（+）；黑/兰——输入（-）；绿——输出（+）；白——输出（-）。
Red—Input(+)；Black/Blue—Input(-)；Green—Output(+)；White—Output(-)

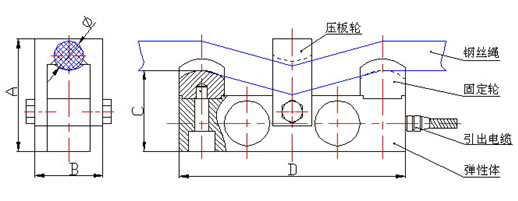

尺寸参数：（mm）也可根据用户要求设计。
|
吨位
|
A
|
B
|
C
|
D
|
f
|
|
0.5~1t
|
73
|
48
|
39
|
200
|
6~14
|
|
1.5~2t
|
73
|
68
|
42
|
260
|
10~18
|
|
3t
|
73
|
60
|
54
|
180
|
16~26
|
|
5t
|
100
|
60
|
72
|
200
|
24~36
|
